Как заменить ленту переноса изображения Konica Minolta bizhub C224/284-364

Ресурс ленты переноса изображения Konica Minolta A161R71300/A161R71311 составляет порядка 225 000 копий. Блок используют в моделях: C224, C284, C364, C454, C554(E), 258, 308, 368.

Подготовительные работы

Сначала необходимо отсоединить устройство от сети, дабы избежать произвольного включения. Для этого можно отключить главный рубильник или вытянуть вилку из розетки. Теперь можем приступать к замене блока.

Демонтаж и установка ленты переноса изображения Konica Minolta A161R71300

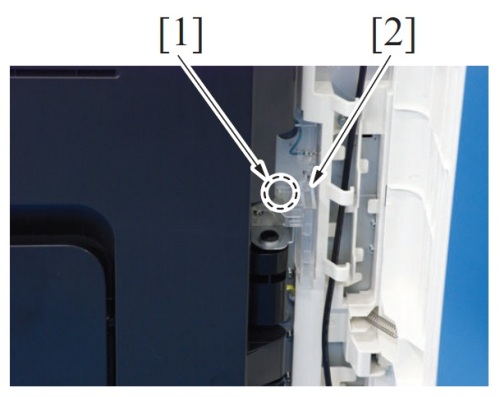

На боковой панели аппарата есть верхняя и нижняя дверца белого цвета, под которыми находится 2 стопора и 2 винтика. Сначала освобождаем стопор [2] и откручиваем винтик [1] под верхней крышкой.

Затем проделываем то же самое под нижней.

Разъем прибора покрыт прозрачной покрышкой, закрепленной винтиком. Выкручиваем винт [1] и снимаем покрышку [2].

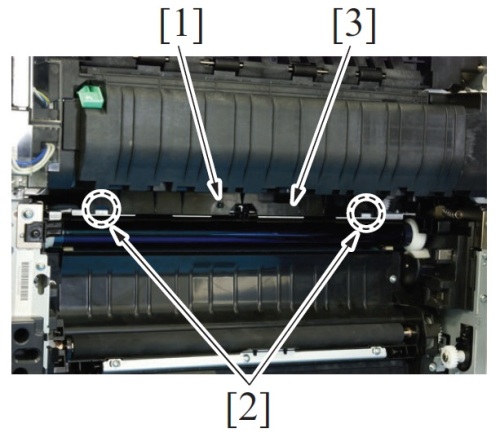

Теперь открываем правую дверцу и выкручиваем винтик [1], расположенный над лентой переноса изображения. Ниже винтика на верхней поверхности блока мы увидим 2 вкладки [2], которые нужно снять. Затем вынимаем направляющую бумаги [3].

Интересующий нас блок закреплен с левой стороны винтом [1] и стопором [2].

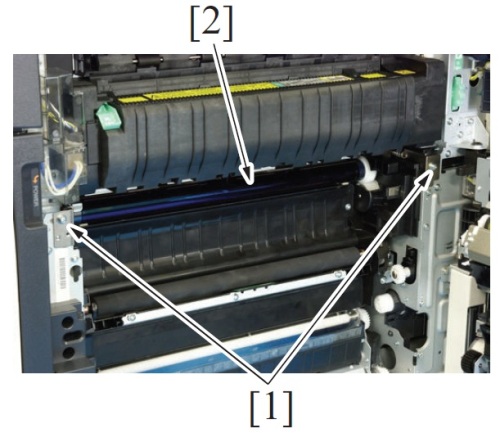

Устраняем препятствие и выкручиваем 2 винтика [1], которые с левого и правого края фиксируют пленку переноса изображения [2].

Теперь нужно медленно вытянуть блок [1] на себя обеими руками [2].

Внимание: Лента крайне чувствительна к воздействию сторонних веществ, поэтому если вы случайно коснулись поверхности пальцами, то протрите ее Hydro-wipe (65AA-99##). Спиртосодержащие вещества здесь будут бесполезны.

Установку ленты переноса изображения проводим в обратном порядке.

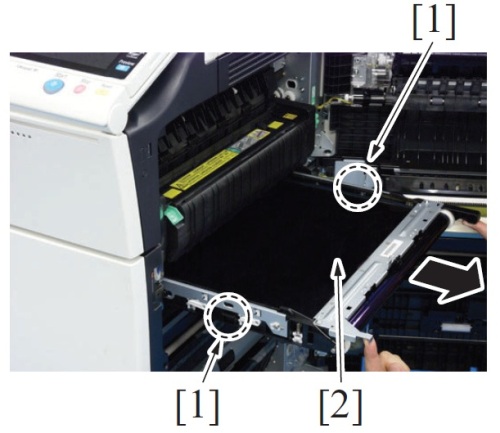

Чтобы винтики [2] закручивались правильно, необходимо аккуратно поместить блок на место [1], и проверить нет ли перекосов.

Запуск устройства

После установки блока и закрытия крышек восстановите электропитание и переведите рубильник в положение ON. В сервисном меню выбирайте следующую последовательность команд:

А затем:

Теперь принтер полностью готов к работе.
